目前我們數控機床絲桿導軌的精度等級表

我們機床的精度，首先是我們選用的核心運動部件的精度，機床核心的運動部件，主要有，絲桿、導軌、軸承、主軸等

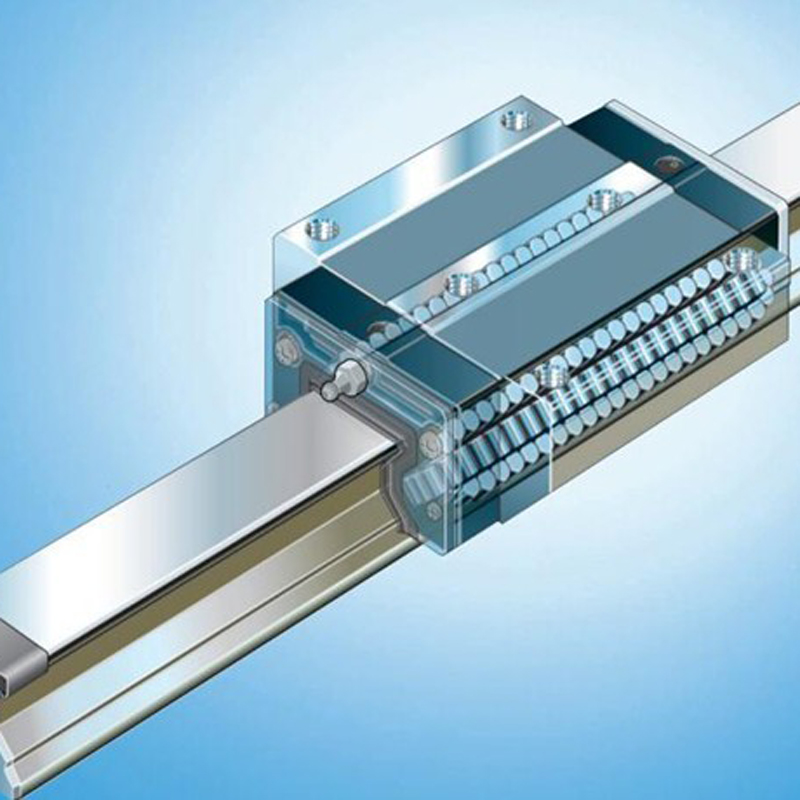

導軌的精度的等級分別是：

普通級（無標注/C）5μm

高級（H）3μm

精密級（P）2μm

超精密級（SP）1.5μm

超超精密級（UP）1μm

而我們大部分民營生產的機床使用的是P級的，更加高級別，目前很難買到，而且價格昂貴。

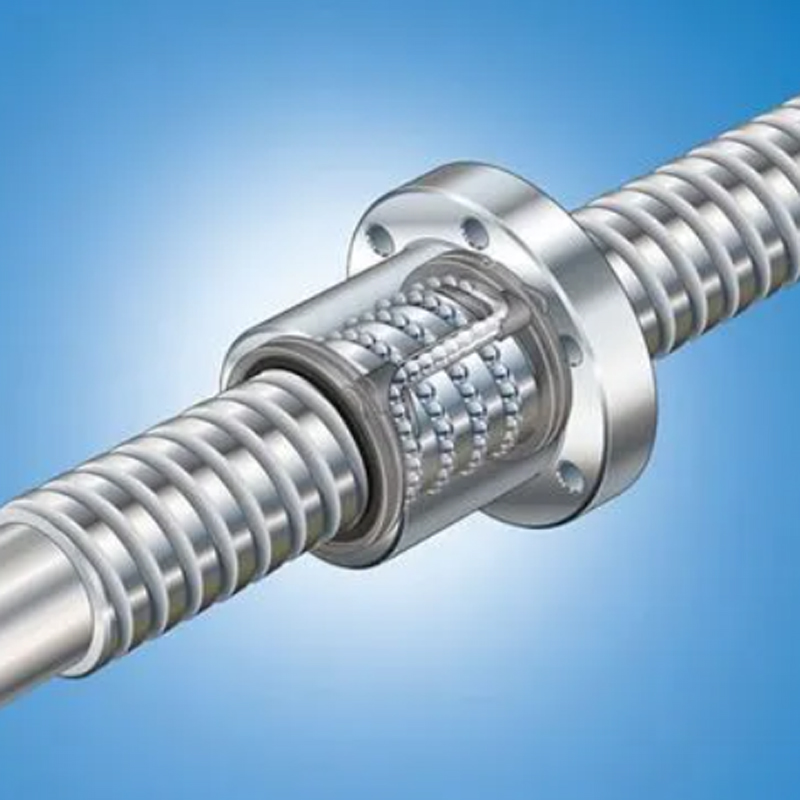

絲桿等級精度分為C0,C1,C2,C3，C5,C7,C10這7個精度等級。

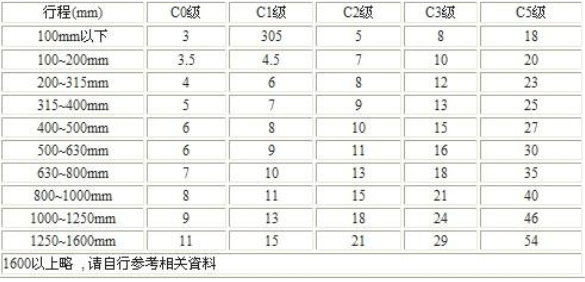

各種螺桿長度的導程誤差（單位：um）如下表所示：

另外滾珠螺桿也有標示任意300m長度的精度，也就是說無論滾珠螺桿有多長，任取一端300mm內的精度都是在規格中保證的精度以內，如下表所示；

機床定位精度要求與絲桿精度的選擇

滾珠絲桿的精度會影響數控機床各坐標軸的定位精度。普通精度的數控機床，一般可選用C5級，精密級數控機床選用C3級以內的精密滾珠研磨絲桿。

滾珠絲桿精度中的導程誤差對機床定位精度影響很明顯。絲桿在運轉中由于溫度上升引起絲桿伸長，將直接影響機床的定位精度。

提高傳動的精度和剛性精度

主要是提高進給系統中傳動零件的精度和支撐剛性精度。首先是保證各個零件的加工精度，尤其是提高滾珠絲桿螺母副、蝸桿副的傳動精度。另外，在進給傳動鏈中加入減速齒輪傳動副，對滾珠絲桿和軸承進行預緊消除齒輪、渦輪等傳動件的間隙，從而提高進給系統的精度和配件的剛性精度。
